Jeździsz autem z napędem 4x4 i nagle na mokrej jezdni przednie koła ślizgają się, a ty czujesz ten niepokój, bo droga przed tobą kręta? Sprzęgło Haldex wkracza wtedy w akcję, błyskawicznie dołączając tylną oś i ratując sytuację, zanim dojdzie do poślizgu. W tym artykule rozłożymy na części pierwsze jego budowę, mechanizm działania przy utracie przyczepności oraz praktyczne aspekty serwisowania i diagnozowania usterek, jak brak rozpinania, żebyś wiedział, jak dbać o ten kluczowy element i uniknąć drogich napraw.

Haldex sprzęgło

Sprzęgło Haldex co to jest i jak działa?

Sprzęgło Haldex to wielotarczowe urządzenie dołączające napęd, montowane w autach z systemem 4x4, głównie tych kompaktowych i średniej wielkości. W codziennej jeździe pojazd porusza się na przednich kołach, oszczędzając paliwo i minimalizując zużycie elementów tylnego układu napędowego. Gdy przednie koła tracą przyczepność, mechanizm błyskawicznie przenosi moment obrotowy na tył, zapewniając pełną trakcję. To rozwiązanie szwedzkiej firmy Haldex AB, dziś pod skrzydłami BorgWarner, rewolucjonizowało napęd on-demand. W odróżnieniu od stałego 4x4, aktywuje się tylko w potrzebie, co czyni je ekonomicznym wyborem dla wielu producentów.

Podstawowa rola sprzęgła polega na ślizganiu się tarcz w oleju, regulowanym ciśnieniem hydraulicznym. W stanie spoczynku ciśnienie jest minimalne, a tarcze luźno obracają się względem siebie, nie przekazując mocy na wał tylny. Podczas aktywacji pompa zwiększa ciśnienie, dociskając tarcze i łącząc wał wejściowy z wyjściowym. Ten proces trwa ułamki sekundy, co pozwala na dynamiczną reakcję na poślizg. Mechanizm ten sprawdza się w autach miejskich, gdzie rzadko potrzebny jest stały napęd na cztery koła.

W praktyce kierowcy często nie zdają sobie sprawy z jego pracy, dopóki nie trafią na śliską nawierzchnię. Pamiętam przypadek właściciela SUV-a, który na zaśnieżonej drodze poczuł ulgę, gdy tył nagle złapał trakcję to właśnie Haldex zadziałał bezszelestnie. System ten przenosi do 50 procent momentu obrotowego na tylną oś w nowszych generacjach, w zależności od warunków. Jego inteligencja tkwi w elektronicznym sterowaniu, które analizuje dane z sensorów.

Zobacz także Sprzęgło Haldex cena

Budowa sprzęgła Haldex

Budowa sprzęgła Haldex

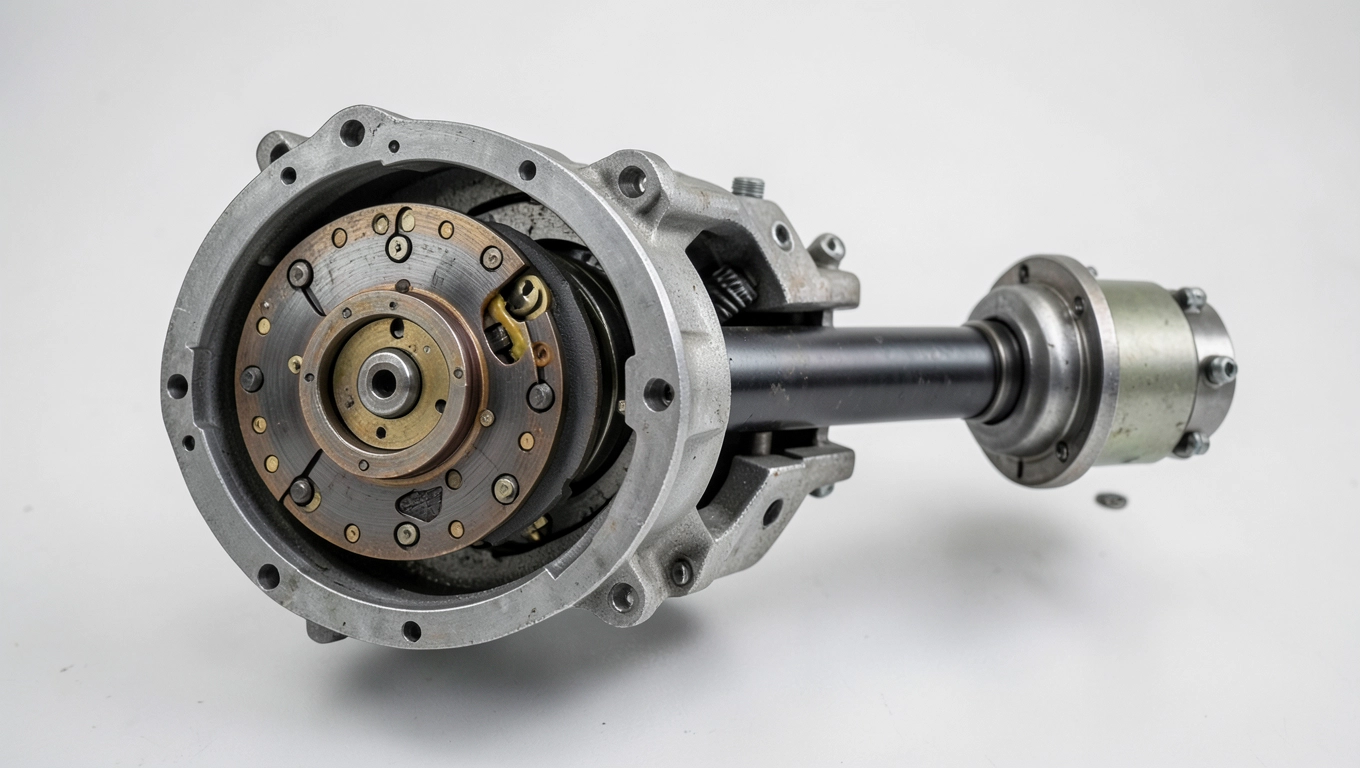

Sprzęgło Haldex składa się z obudowy zintegrowanej z tylnym dyferencjałem, wewnątrz której znajdziesz pakiet wielotarczowy zanurzony w oleju. Wał napędowy z przodu łączy się z pompą hydrauliczną i tarczami zewnętrznymi, podczas gdy wał tylny styka się z tarczami wewnętrznymi. Kluczowym elementem jest elektronika: elektromagnes sterujący zaworem i sensor prędkości. Obudowa wykonana z aluminium chroni przed zanieczyszczeniami, a filtr zapewnia czystość oleju. W generacjach od drugiej wzwyż dodano akumulator ciśnienia dla szybszej reakcji.

Główne komponenty Haldex

  • Pakiet tarcz wielotarczowych: stalowe i frictionowe, ślizgające się w oleju syntetycznym.
  • Pompa hydrauliczna: wielotłoczkowa, generująca ciśnienie do 40 barów.
  • Elektrozawór: reguluje przepływ oleju pod wpływem sygnału ECU.
  • Akumulator: magazynuje ciśnienie w nowszych wersjach dla błyskawicznej aktywacji.
  • Sensory: obrotów wału i ciśnienia, przesyłające dane do sterownika.

W piątej generacji, stosowanej od 2020 roku, budowa ewoluowała ku większej kompaktowości i wytrzymałości na moment obrotowy do 100 Nm. Materiały tarcz poprawiono, by wydłużyć żywotność, a uszczelki wzmocniono przeciw wyciekom. Ta konstrukcja waży mniej niż poprzedniczki, co obniża masę pojazdu. Montaż odbywa się fabrycznie, ale wymiana wymaga precyzji mechanika.

Schematycznie, przekrój pokazuje, jak wał wejściowy napędza pompę, a ciśnienie dociska tarcze do wału wyjściowego. Olej krąży w obiegu zamkniętym, smarując i chłodząc elementy. W starszych modelach brak akumulatora powodował wolniejszą reakcję, co dziś jest historią.

Zasada działania Haldex w napędzie 4x4

W napędzie 4x4 Haldex działa jako reaktywny most między przednią a tylną osią, przekształcając FWD w AWD na żądanie. Standardowo cały moment obrotowy trafia na przednie koła poprzez skrzynię biegów. Gdy sensor wykryje różnicę prędkości, ECU wysyła sygnał do elektrozaworu. Ciśnienie oleju rośnie, sprzęgło zaciska się, przekazując moc na wał tylny i dyferencjał. Ten proces jest płynny, bez szarpnięć, dzięki regulacji ślizgu tarcz.

W suchych warunkach ślizg jest zerowy, oszczędzając paliwo nawet o 10 procent w porównaniu do stałego 4x4. Na śliskim podłożu system przenosi do połowy momentu obrotowego na tył, optymalizując trakcję. Haldex integruje się z ESP i ABS, dzieląc moment między koła. W zakrętach zapobiega podsterowności, aktywując tył precyzyjnie.

Zasada opiera się na wizkozęczności oleju i hydraulicznym docisku. Tarcze zewnętrzne obracają się z wałem wejściowym szybciej przy poślizgu, generując opór i transfer mocy. Maksymalny moment obrotowy zależy od generacji, ale zawsze priorytetem jest bezpieczeństwo. System sam się rozpiną po ustaniu poślizgu, wracając do trybu ekonomicznego.

Porównanie z innymi systemami 4x4

  • Haldex: on-demand, ekonomiczny, do 50% na tył.
  • Torsen: mechaniczny, stały podział.
  • Centralny dyfer: regulowany elektronicznie, cięższy.

Aktywacja Haldex przy poślizgu przednich kół

Aktywacja zaczyna się od sensorów prędkości kół, które mierzą poślizg przednich względem tylnych. Gdy różnica przekroczy próg, ECU natychmiast sygnalizuje elektrozawór. Pompa tłoczy olej, budując ciśnienie w milisekundach w Gen4 i nowszych dzięki akumulatorowi poniżej 100 ms. Sprzęgło zaciska się progresywnie, przenosząc moment obrotowy na tył. Kierowca czuje to jako nagłe wzmocnienie trakcji, bez utraty kontroli.

Na mokrej nawierzchni poślizg aktywuje system przy 5-10 procent różnicy prędkości. Moment obrotowy trafia na tylne koła, równoważąc siły. W ekstremalnych warunkach, jak błoto, pełne załączenie następuje w 0,2 sekundy. System monitoruje obciążenie, dostosowując transfer do 100 Nm w nowszych autach.

Przypadek z zeszłorocznej zimy: kierowca na lodzie poczuł strach, gdy przód zjechał w poślizg, ale Haldex błyskawicznie dołączył tył, stabilizując auto. To pokazuje niezawodność mechanizmu. Aktywacja jest cicha, bez wibracji, dzięki mokremu sprzęgłu.

Po ustaniu poślizgu ciśnienie spada, tarcze rozłączają się płynnie. To zapobiega przegrzaniu i zużyciu. W jeździe miejskiej aktywacje są rzadkie, prolongując żywotność.

Sterowanie elektroniczne sprzęgła Haldex

Sterowanie opiera się na ECU Haldex, integrującym dane z CAN-bus pojazdu. Sensory prędkości, przyspieszenia i kąta skrętu karmią algorytmy predykcyjne. Elektrozawór PWM reguluje ciśnienie precyzyjnie, od 0 do 40 barów. W 2024 roku oprogramowanie zaktualizowano o AI do lepszego przewidywania poślizgu. To czyni system proaktywnym, nie tylko reaktywnym.

Komputer analizuje moment obrotowy z silnika, prędkość i przyczepność. Sygnał 12V otwiera zawór, pompując olej. Diagnostyka przez OBD pokazuje ciśnienie i błędy. W awarii system przechodzi w tryb awaryjny z minimalnym transferem.

"Sterowanie Haldex to majstersztyk elektroniki przewiduje problemy zanim się pojawią" komentuje mechanik z wieloletnim stażem w serwisach 4x4. Integracja z trakcją pozwala na dynamiczny podział do 50/50. Aktualizacje firmware poprawiają reakcję o 20 procent.

Schemat sterowania obejmuje pętle sprzężenia zwrotnego: sensor ciśnienia koryguje docisk w czasie rzeczywistym. To eliminuje nadsterowność w zakrętach.

Wymiana oleju i filtra w Haldex

Wymiana oleju i filtra zalecana co 60 tys. km zapobiega zużyciu tarcz i awariom. Użyj dedykowanego oleju syntetycznego o specyfikacji producenta, ok. 0,7 litra. Podnieś tył auta, zlokalizuj obudowę przy dyferencjale. Odkręć korek spustowy, odsącz zużyty olej. Wymień filtr wewnątrz, wlej świeży płyn przez korek wlewu.

Krok po kroku wymiana

  • Przygotuj: olej, filtr, uszczelki, klucz dynamometryczny.
  • Spust: odkręć śrubę, zbierz 0,6-0,8 l oleju.
  • Demontaż filtra: zdejmij pokrywę, wyjmij stary, włóż nowy.
  • Wlew: zalewaj do poziomu, sprawdź szczelność.
  • Test: przejedź 10 km, monitoruj temperaturę.

Nieprawidłowy olej powoduje ślizganie sprzęgła, tracąc moment obrotowy. Zanieczyszczenia blokują pompę. Koszt to ułamek ceny remontu. Zrób to samodzielnie, ale z manualem pod ręką ulga po świeżej zmianie jest bezcenna.

W nowszych generacjach filtr jest wymienny co drugą czynność, olej co pierwszą. Po wymianie zresetuj licznik w ECU przez skaner.

Typowe usterki Haldex i diagnoza

Najczęstszą usterką jest brak rozpinania sprzęgła, powodujący ciągłe ciągnięcie tyłu i wzrost zużycia paliwa. Objawy: hałas z tyłu, ślizganie na suchym, kod błędu P17C0. Sprawdź olej brudny blokuje zawór. Niski poziom powoduje przegrzanie tarcz. Diagnoza zaczyna się od skanera OBD.

Inne problemy: zużyte tarcze dają opóźnioną aktywację, słabą trakcję na śliskim. Pompa hydrauliczna zawodzi po 150 tys. km, brak ciśnienia. Sensor prędkości brudzi się, fałszywe sygnały. Wycieki oleju z uszczelek kończą się suchym biegiem.

Diagnoza krok po kroku

  • Skan OBD: odczytaj kody, ciśnienie robocze.
  • Poziom oleju: sprawdź korek, uzupełnij jeśli brak.
  • Test jazdy: symuluj poślizg, obserwuj reakcję.
  • Demontaż: oceń tarcze wizualnie na zużycie.
  • Manometr: podłącz do portu, zmierz ciśnienie przy aktywacji.

Właściciel Golfa z Haldex Gen4 zgłaszał ciągły hałas winny brudny filtr, po wymianie auto wróciło do normy. Ignorowanie prowadzi do remontu za tysiące. Regularna diagnostyka oszczędza nerwy. W 2024 roku narzędzia OBD ułatwiają to w garażu.

Brak rozpinania często z elektrozaworem sprawdź oporność cewki. Regeneracja tańsza niż wymiana całego modułu.

Pytania i odpowiedzi dotyczące sprzęgła Haldex

  • Co to jest sprzęgło Haldex?

    Sprzęgło Haldex to wielotarczowe sprzęgło mokre, stosowane w systemach napędu 4x4 w małych i średnich samochodach. Przekształca standardowy napęd na przednie koła w napęd na cztery koła poprzez dołączanie tylnej osi tylko w razie potrzeby. Mechanizm jest umieszczony w obudowie tylnego mechanizmu różnicowego i pochodzi od firmy Haldex AB, obecnie należącej do BorgWarner.

  • Jak działa sprzęgło Haldex?

    W normalnych warunkach pojazd korzysta wyłącznie z napędu na przednie koła dla ekonomii jazdy. Przy wykryciu poślizgu przednich kół przez komputer pokładowy, następuje aktywacja: sygnał steruje pompą hydrauliczną, która buduje ciśnienie oleju. Ciśnienie dociska wielotarczowe sprzęgło mokre, przekazując moment obrotowy przez wał napędowy na tylną oś. To reaktywny system on-demand, nie stały napęd 4x4.

  • Jakie są objawy usterek sprzęgła Haldex, np. brak rozpinania?

    Typowe usterki to brak rozpinania (tylna oś stale dołączona), powodujący hałas z tyłu, zwiększone zużycie paliwa i wibracje. Inne objawy: brak aktywacji 4x4 przy poślizgu, ślizganie się sprzęgła. Diagnoza obejmuje sprawdzenie poziomu i stanu oleju, filtra, pompy hydraulicznej, elektroniki sterującej oraz kodów błędów OBD.

  • Jak serwisować sprzęgło Haldex wymiana oleju i filtra?

    Serwis zalecany co 30-60 tys. km. Procedura: podnieś tył pojazdu, odkręć korek spustowy pod obudową Haldex, spuść stary olej, wymień filtr (dostępny po zdjęciu obudowy), wlej nowy olej zgodny ze specyfikacją producenta (ok. 0,5-1 l). Po serwisie przetestuj aktywację 4x4. Używaj tylko dedykowanego oleju, np. Haldex Oil.
