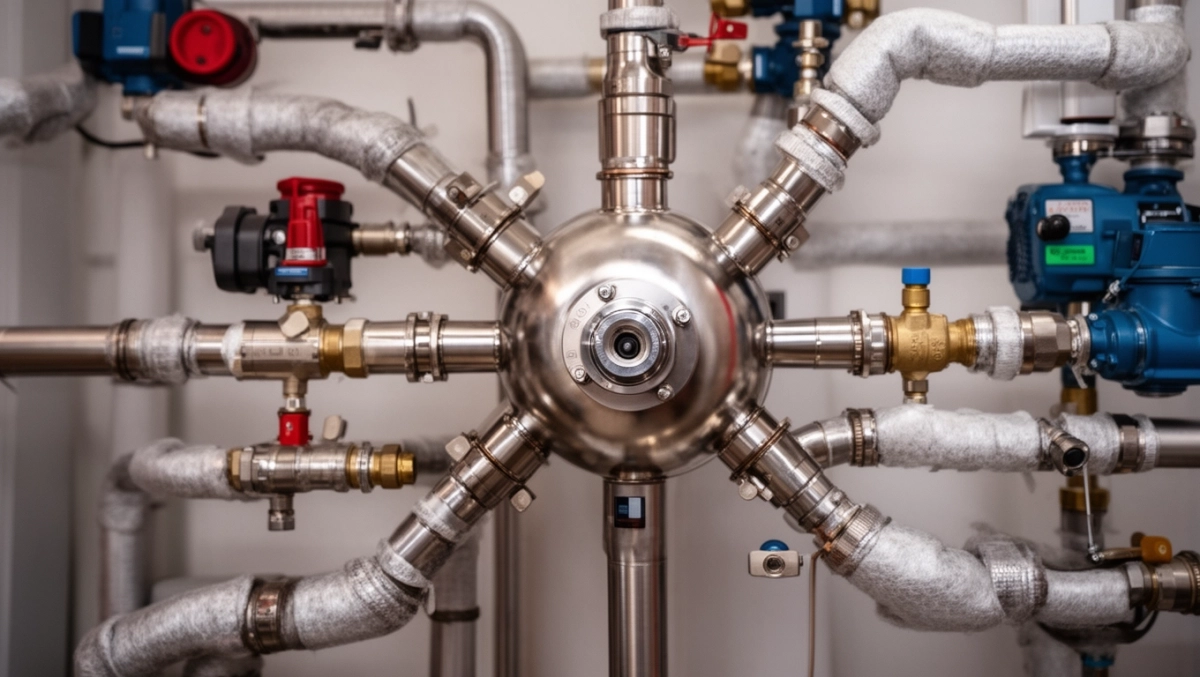

Instalacja ze sprzęgłem hydraulicznym – niezależne obiegi CO

Wyobraź sobie, że w Twoim domu wielorodzinnym piec pelletowy ma zasilać grzejniki i podłogówkę na trzech kondygnacjach plus ciepłą wodę, a pompy w obiegach zaczynają sobie przeszkadzać, powodując nierówne grzanie i skoki ciśnienia. Rozwiązaniem jest instalacja ze sprzęgłem hydraulicznym, która stabilizuje przepływy i pozwala na niezależne sterowanie każdą strefą. W tym artykule omówimy budowę takiego obiegu, schemat montażu, rolę zaworu 4-drogowego oraz praktyczne wskazówki dotyczące regulacji i unikania błędów, byś mógł precyzyjnie skonfigurować system z wieloma obiegami.

• Budowa obiegu z sprzęgłem hydraulicznym
• Schemat instalacji ze sprzęgłem hydraulicznym
• Sprzęgło hydrauliczne a stabilizacja ciśnień
• Zawór 4-drogowy w instalacji ze sprzęgłem
• Montaż sprzęgła hydraulicznego w CO
• Regulacja przepływów ze sprzęgłem hydraulicznym
• Błędy w instalacji ze sprzęgłem hydraulicznym
• Najczęściej zadawane pytania dotyczące instalacji ze sprzęgłem hydraulicznym

Budowa obiegu z sprzęgłem hydraulicznym

Sprzęgło hydrauliczne stanowi kluczowy element w obiegu kotłowym, łącząc krótki obieg pieca z rozdzielaczami niezależnych obiegów grzewczych. Składa się z czterech króćców: dwa do zasilania i powrotu z kotła, pozostałe do mieszania wlotów i wylotów obiegów. W środku znajduje się komora wyrównawcza z przegrodami, która kompensuje różnice ciśnień bez mechanicznych ruchomych części. Dzięki temu woda z silniejszych pomp nie ucieka do słabszych obiegów. Taki układ sprawdza się w domach o powierzchni 300-400 m² z 4-6 obiegami CO i CWU.

W obiegu z sprzęgłem hydraulicznym pompa obiegowa kotła zapewnia stały przepływ przez piec, niezależnie od aktywności pomp w rozdzielaczach. Zawór 4-drogowy montowany przed sprzęgłem reguluje temperaturę mieszania, dostosowując ją do wymagań podłogówki czy grzejników. Naczynie wzbiorcze i zawór bezpieczeństwa instaluje się na krótki obieg kotłowy, by chronić przed przegrzaniem. Całość minimalizuje kondensację w piecu pelletowym, oszczędzając paliwo. Różnica względem bufora ciepła tkwi w braku magazynowania energii sprzęgło skupia się na hydraulicznej stabilizacji.

Budowa obejmuje też precyzyjne dobory średnic rur: 1-1¼ cala na obieg kotłowy, ¾ cala na poszczególne rozdzielacze. Izolacja termiczna sprzęgła zapobiega stratom ciepła. W systemach z priorytetem CWU sprzęgło umożliwia szybkie przełączanie bez zakłóceń w CO. Taka konstrukcja pozwala na rozliczanie ciepła licznikami na kondygnacjach bez interferencji.

Przeczytaj również o Schemat instalacji co ze sprzęgłem hydraulicznym

Schemat instalacji ze sprzęgłem hydraulicznym

Schemat zaczyna się od kotła pelletowego, skąd woda trafia pompą obiegową do zaworu 4-drogowego mieszającego. Następnie przepływ kieruje się do sprzęgła hydraulicznego, którego górne króćce łączą zasilanie zbiorcze, dolne powroty z rozdzielaczy. Zasilanie z kotła wpływa do lewego górnego, powrót do prawego dolnego; mieszanie następuje centralnie. Rozdzielacze obiegów (np. parter, mieszkania) pobierają z prawego górnego i zwracają do lewego dolnego. Priorytet CWU realizuje osobny zawór przełączny.

Podstawowe elementy schematu

• Kocioł → pompa obiegowa → zawór 4D (serwo z regulacją temperatury) → sprzęgło hydrauliczne.
• Sprzęgło → rozdzielacz A (grzejniki parteru), B (podłogówka mieszkania 1), C (mieszkanie 2).
• CWU: osobny obieg z pompą i wymiennikiem, priorytet przed CO.
• Zabezpieczenia: naczynie wzbiorcze, manometr, zawór bezpieczeństwa na obiegu kotłowym.

W domach wielorodzinnym o 390 m² schemat obejmuje sześć obiegów: dwa wspólne CO na parterze i trzy niezależne na piętrach plus CWU. Minimalny przepływ kotłowy to 5-10% mocy pieca, np. 2-4 m³/h dla 30 kW. Symulacja w programie hydrologicznym potwierdza równowagę oporów. Różnica z buforem: brak zbiornika, co oszczędza miejsce i kosztuje mniej w instalacjach dynamicznych.

Warto przeczytać także o sprzęt do mycia instalacji fotowoltaicznej

Tabela poniżej ilustruje przepływy w przykładowym schemacie:

Sprzęgło hydrauliczne a stabilizacja ciśnień

Sprzęgło hydrauliczne stabilizuje ciśnienia, tworząc barierę hydrauliczną między obiegiem kotłowym a rozdzielaczami. Gdy pompa w silnym obiegu CO zwiększa ciśnienie, komora sprzęgła kieruje nadmiar do powrotu, uniemożliwiając cofanie się wody z słabszych obiegów. To zapobiega chłodzeniu podłogówki przez grzejniki czy zakłóceniom termostatów. W systemach z wieloma obiegami ciśnienie na wejściu do rozdzielaczy utrzymuje się na poziomie 1-1,5 bara niezależnie od obciążenia.

Bez sprzęgła pompy synchronizują się, powodując nierównomierne grzanie i hałas. Z sprzęgłem każdy obieg działa autonomicznie, co ułatwia sterowanie termostatami pokojowymi. W porównaniu do bufora ciepła, sprzęgło nie magazynuje energii, ale zapewnia ciągłą stabilizację bez strat postojowych. Testy pokazują redukcję wahań ciśnienia o 70-80%.

Porównanie stabilizacji

Stabilizacja pozwala na precyzyjne dozowanie ciepła, oszczędzając pellet o 10-15%. W instalacjach z różnymi nośnikami (grzejniki 60°C, podłogówka 35°C) sprzęgło utrzymuje stałe warunki na wejściu.

Zawór 4-drogowy w instalacji ze sprzęgłem

Zawór 4-drogowy montowany przed sprzęgłem miesza wodę z kotła z powrotem, obniżając temperaturę zasilania do żądanego poziomu. Serwo napędza siłownik regulowany termostatem kotłowym lub regulatorami pokojowymi. Dla podłogówki ustawia 22-30°C, dla grzejników 50-60°C, minimalizując straty i kondensację. W obiegu z CWU zawór przełącza priorytet, blokując CO podczas podgrzewu bojlera.

Integracja z sprzęgłem zapewnia, że mieszana temperatura dociera równomiernie do wszystkich obiegów bez dodatkowych pomp mieszających. To upraszcza sterowanie w porównaniu do bufora, gdzie potrzebne są osobne mieszadła. Regulacja zaworu odbywa się automatycznie na podstawie czujników NTC. W piecach pelletowych zapobiega przegrzaniu przy niskim obciążeniu.

Ustawienia: minimalna pozycja 20% otwarcia na powrót dla przepływu ochronnego. W schemacie z sześcioma obiegami zawór kalibruje się symulacyjnie, by uniknąć martwych stref. Zaleta: niezależność od wahań temperatury powrotu z obiegów.

Montaż sprzęgła hydraulicznego w CO

Montaż zaczyna się od przygotowania miejsca w kotłowni: sprzęgło poziomo, 50-80 cm nad podłogą dla odpowietrzenia. Podłącz zasilanie kotłowe do górnych króćców (lewym zasilanie, prawym mieszanie), dolne do powrotów rozdzielaczy. Użyj zaworów kulowych na każdym króćcu dla regulacji i serwisu. Izoluj termicznie całą jednostkę pianką lub otuliną. Sprawdź szczelność przed zalaniem układu.

Kroki montażu

• 1. Zamontuj pompę obiegową i zawór 4D przed sprzęgłem.
• 2. Podłącz rozdzielacze z rurami o równych oporach (max 200 mbar różnicy).
• 3. Instaluj naczynie wzbiorcze 10-18% objętości obiegów kotłowych.
• 4. Odpowietrz automatycznie i ręcznie, ustaw ciśnienie 1,5 bara.
• 5. Testuj przepływy manometrami na króćcach.

W CO z pelletem montaż trwa 4-6 godzin dla doświadczonego hydraulika. Unikaj pionowego ustawienia sprzęgła grozi zapowietrzeniem. Po montażu symuluj obciążenia, by zweryfikować stabilność.

Profesjonalny montaż wymaga symetrii króćców i filtrów magnetycznych przed zaworem. To zapewnia długowieczność 15-20 lat bez awarii.

Regulacja przepływów ze sprzęgłem hydraulicznym

Regulacja zaczyna się od nastaw pomp: obiegowa kotła na 40-60% mocy dla minimalnego ΔT 5-7°C. Na rozdzielaczach zawory termostatyczne kalibruj do przepływów projektowych (np. 15 l/min grzejniki, 20 l/min podłogówka). Ciśnienie na sprzęgle utrzymuj 1-2 bary, monitorując manometry. Termostaty pokojowe sterują zaworem 4D pośrednio przez regulator.

Ustawienia pomp różnią się od bufora: brak synchronizacji, więc słabsze pompy nie zatrzymują silniejszych. Dla CWU priorytet 30-60 min/h. Symulacja pokazuje optymalne obroty: 30-50% dla CO, 70% dla CWU. Oszczędność energii pomp do 20% dzięki stabilizacji.

Przykładowe nastawy pomp

Dokładna regulacja wymaga pomiarów ultradźwiękowych. Po sezonach koryguj na podstawie liczników ciepła.

Błędy w instalacji ze sprzęgłem hydraulicznym

Najczęstszy błąd to zbyt krótki obieg kotłowy poniżej 5% mocy, prowadzący do przegrzania pieca. Rozwiązanie: dodaj bufor lub zwiększ minimalny przepływ zaworem. Nierówne opory obiegów powodują preferencyjne zasilanie jednego wyrównaj zaworami na rozdzielaczach. Zapominanie o izolacji sprzęgła generuje straty 5-10% ciepła.

Brak priorytetu CWU blokuje podgrzew wody podczas szczytów CO. Zbyt wysokie ciśnienie (>2,5 bara) uszkadza uszczelki instaluj reduktor. Pomijanie filtrów przed zaworem 4D powoduje zapychanie. W domach wielorodzinnym błędy w licznikach ciepła maskują nierówności.

Inny problem: pionowe montażu sprzęgła z pułapkami powietrza zawsze poziomo z odpowietrznikami. Niewłaściwy dobór mocy kotła poniżej sumy obiegów (np. 25 kW na 35 kW zapotrzebowania) grozi niedogrzaniem. Przed uruchomieniem zawsze symuluj w programie.

Najczęściej zadawane pytania dotyczące instalacji ze sprzęgłem hydraulicznym

• Co to jest sprzęgło hydrauliczne i jak działa w instalacji grzewczej z wieloma obiegami?

  Sprzęgło hydrauliczne to element stabilizujący hydraulikę w systemach z niezależnymi obiegami, np. w domu wielorodzinnym z 6 obiegami CO i CWU. Umieszczone po zaworze 4-drogowym w krótkim obiegu kotła, kompensuje różnice ciśnień między pompami obiegów, uniemożliwiając uciekanie wody z słabszych do silniejszych obiegów. Zapewnia stałe przepływy i niezależne sterowanie termostatami na kondygnacjach.

• Jakie są zalety sprzęgła hydraulicznego w porównaniu do bufora ciepła?

  Sprzęgło hydrauliczne zapewnia hydrauliczną niezależność obiegów bez magazynowania energii, co jest tańsze i prostsze w montażu niż bufor. W odróżnieniu od bufora, nie wymaga dodatkowego miejsca ani strat ciepła na akumulacji, minimalizuje kondensację w kotle pelletowym dzięki precyzyjnemu mieszaniu temperatur (np. 22°C dla podłogówki) i umożliwia łatwe rozliczanie ciepła licznikami na obiegach.

• Jak skonfigurować instalację z zaworem 4-drogowym i sprzęgłem hydraulicznym?

  Schemat: kocioł → pompa obiegowa → zawór 4-drogowy mieszający (regulacja temperatury zasilania) → sprzęgło hydrauliczne → rozdzielacze obiegów (np. klatka/parter, mieszkania) + priorytet CWU. Pompa w obiegu kotłowym zapewnia minimalny przepływ (5-10% mocy kotła), równe opory hydrauliczne w obiegach i odpowietrzenie. Zalecana symulacja w Audytor OZC.

• Jakie ryzyka wiążą się z instalacją ze sprzęgłem hydraulicznym i jak je uniknąć?

  Ryzyko przegrzania kotła przy zbyt małym obiegu kotłowym rozwiązać buforem lub zwiększeniem minimalnego przepływu. Inne: nierówne opory hydrauliczne lub niedobór mocy kotła (< sumy obciążeń, min. 30-40 kW). Unikać przez profesjonalny montaż z naczyniami wzbiorczymi na obiegach, zabezpieczeniami i symulacją. Działa w 95% podobnych realizacji wielorodzinnych.
