Jak podłączyć sprzęgło hydrauliczne krok po kroku

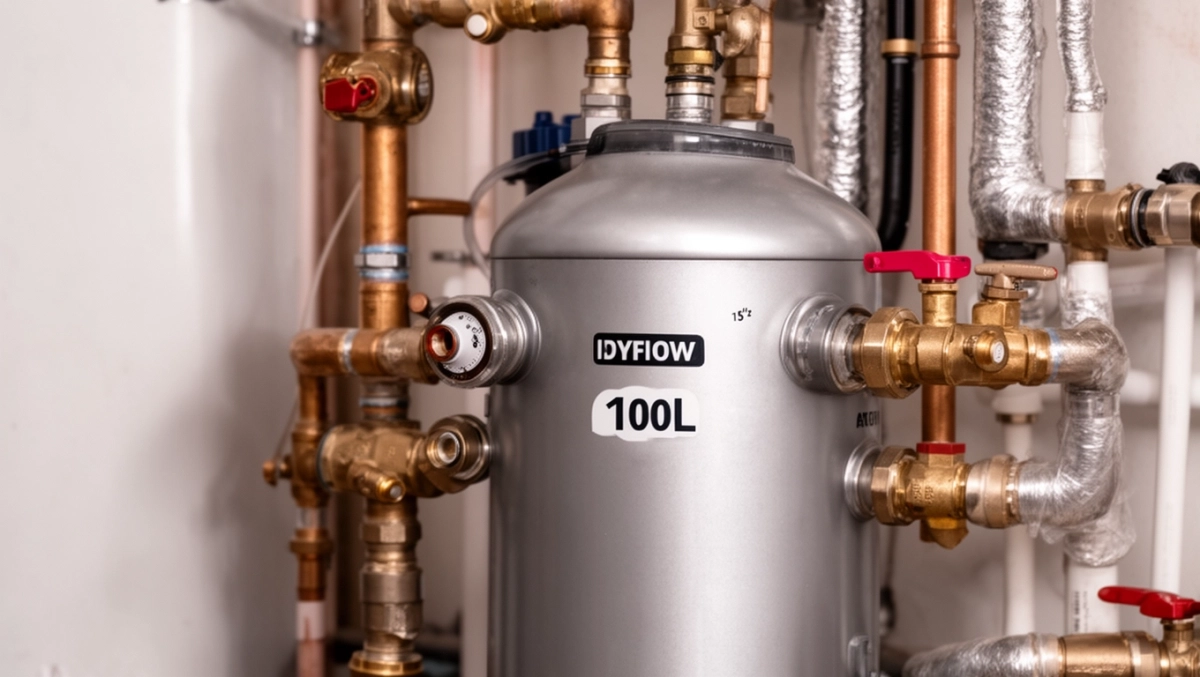

Jeśli masz kocioł 15 kW obsługujący grzejniki, podłogówkę i ciepłą wodę, a instalacja zaczyna sprawiać problemy z nierównym ogrzewaniem, sprzęgło hydrauliczne 100 l z przyłączami 1½" może być kluczem do separacji obiegów. Wyjaśnię ci krok po kroku, jak je zamontować w centralnym ogrzewaniu, od przygotowania miejsca po schemat podłączenia do kotła. Dowiesz się, jak poprawnie podłączyć wejście dolne, wyjścia boczne na obiegi CO i powrót górny, a na koniec jak wyregulować zawór 3D przy podłogówce i przetestować szczelność. To pozwoli uniknąć laminarnego przepływu i strat ciśnienia, zapewniając stabilną pracę na 130 m².

• Montaż sprzęgła hydraulicznego 100 l w CO
• Schemat podłączenia do kotła 15 kW
• Podłączenie wejścia dolnego ze sprzęgła
• Podłączenie wyjść bocznych na obiegi CO
• Integracja powrotu górnego w podłączeniu
• Regulacja zaworu 3D przy podłogówce
• Testy szczelności podłączenia sprzęgła
• Pytania i odpowiedzi: Jak podłączyć sprzęgło hydrauliczne

Montaż sprzęgła hydraulicznego 100 l w CO

Sprzęgło hydrauliczne 100 l idealnie pasuje do instalacji z kotłem 15 kW, rozdzielając obieg kotłowy od grzewczego i CWU. Przed montażem sprawdź ciśnienie w układzie na poziomie 1,5-2 bar, aby uniknąć późniejszych komplikacji. Umieść je pionowo w szafce instalacyjnej, blisko kotła, by zminimalizować opory hydrauliczne. Przyłącza 1½" wymagają redukcji do 1" na zasilaniu głównym, co zapobiega zbyt dużym przepływom. Narzędzia potrzebne to klucze nastawne, taśma teflonowa i manometry do kontroli.

Przygotowanie miejsca montażu

Wybierz stabilną podstawę, np. betonową stopkę, by sprzęgło nie drgało podczas pracy pomp. Odpowietrz instalację przed podłączeniem, otwierając wszystkie zawory odpowietrzające. Sprawdź kompatybilność z naczyniem wzbiorczym i zaworem bezpieczeństwa na powrocie. Dla 6 grzejników i 80 m² podłogówki pojemność 100 l wystarcza, ale monitoruj ΔT w obiegu kotłowym. Użyj podkładek antywibracyjnych pod śruby kotwiące.

Powiązany temat schemat podłączenia sprzęgła hydraulicznego

• Klucze nastawne 24-32 mm do przyłączy 1½".
• Taśma teflonowa na gwinty.
• Manometry do pomiaru ciśnienia.
• Redukcje 1½" na 1" dla rur zasilających.
• Zawory kulowe na każdym przyłączu.

Montaż przed sezonem grzewczym daje czas na testy. Wypełnij układ wodą, obserwując brak nieszczelności na złączach. Dla CWU na 130 m² dodaj osobną pompę cyrkulacyjną. To proste kroki zapewnią długoletnią niezawodność.

Schemat podłączenia do kotła 15 kW

Schemat zaczyna się od kotła, skąd woda płynie przez pompę cyrkulacyjną do dolnego wejścia sprzęgła. Wyjścia boczne kierują medium na obieg grzejnikowy i podłogowy, a górne przyłącze przyjmuje powrót z obiegów. Dla kotła 15 kW zalecana średnica rur to max 1" na zasilaniu, by uniknąć laminarnego przepływu. Zawór 3D z siłownikiem na podłogówce wymaga Kvs ok. 12 m³/h, mniejszy niż ATV DN32.

Użyj zaworów regulacyjnych na wyjściach, by zrównoważyć przepływy. Pompa w obiegu kotłowym, np. o mocy dostosowanej do 15 kW, zapewnia cyrkulację. Schemat wizualizuje separację: kocioł niezależny od wahań w grzejnikach czy podłogówce.

Ten układ minimalizuje straty ciśnienia. Dla CWU podłącz osobny obieg z pompą. Sprawdź opory hydrauliczne przed uruchomieniem.

Praktyczny rysunek schematu pokazuje strzałki przepływu: od kotła w dół, rozgałęzienie bokami, zbiór u góry. To klucz do równomiernego ogrzewania 6 grzejników i 80 m² podłogi.

Podłączenie wejścia dolnego ze sprzęgła

Wejście dolne przyjmuje gorącą wodę bezpośrednio z kotła przez pompę. Użyj redukcji z 1½" na 1", by dopasować do rur zasilających. Owiń gwinty taśmą teflonową, dokręcając kluczem na 1/4 obrotu po oporze. Zamontuj zawór kulowy przed wejściem dla izolacji podczas serwisów. Ciśnienie na wejściu powinno stabilizować się na 1,5-2 bar.

Sprawdź pionowość podłączenia, by woda nie tworzyła wirów wewnątrz. Podłącz manometr blisko wejścia do monitoringu. Dla 15 kW przepływ wynosi ok. 0,9 m³/h, co sprzęgło 100 l bez problemu obsłuży. Unikaj ostrych kolan rur, preferując łuki 90°.

Po podłączeniu odpowietrz dolną część, kręcąc pompą na minimum. Obserwuj brak powietrza w manometrze. To wejście napędza cały system separacji obiegów.

Podłączenie wyjść bocznych na obiegi CO

Wyjścia boczne rozdzielają przepływ na grzejniki i podłogówkę. Lewy bok na 6 grzejników z instalacją zasilającą 1", prawy na 80 m² podłogówki z zaworem 3D. Zamontuj zawory regulacyjne na każdym, by ustawić równy podział przepływu. Dokręcaj złącza z uszczelkami, sprawdzając szczelność mydlaną.

Dla grzejników ustaw przepływ na 0,5-0,6 m³/h, dla podłogówki na 0,3 m³/h przy ΔT 5-10°C. Użyj elastycznych przewodów wibracyjnych na wyjściach. To zapobiega obciążaniu kotła wahaniami w obiegach.

• Zawór regulacyjny na lewym wyjściu: Kvs 8-10.
• Siłownik na prawym dla podłogówki.
• Manometry na obu do balansu.
• Redukcje do rur ¾" w grzejnikach.

Podłączenie boczne zapewnia niezależność obiegów od kotła. Testuj przepływ ręcznie przed pompami.

Integracja powrotu górnego w podłączeniu

Powrót górny zbiera schłodzoną wodę z grzejników, podłogówki i CWU, kierując ją z powrotem do kotła. Przyłącze 1½" przyjmuje mieszankę bez turbulencji dzięki pojemności 100 l. Zamontuj zawór bezpieczeństwa i naczynie wzbiorcze blisko górnego wyjścia. Ustaw ciśnienie na 1,8 bar średnio.

Podłącz rury powrotne z łagodnymi spadami, unikając pułapek powietrznych. Dla CWU z pompą obiegową powrót osobny, ale mieszany w sprzęgle. Obserwuj ΔT na powrocie cel 20°C dla 15 kW.

Integracja górna stabilizuje temperaturę kotła. Dodaj wskaźnik temperatury dla precyzji. To kończy obieg separacji.

Regulacja zaworu 3D przy podłogówce

Zawór 3D z siłownikiem na podłogówce reguluje przepływ do 35-45°C. Dla 80 m² ustaw Kvs na 12 m³/h max, unikając za dużego jak DN32. Kręć zaworem o 55° obrotu, mierząc przepływ manometrem. Siłownik automatycznie otwiera na sygnał termostatu.

Balansuj z grzejnikami: podłogówka 40%, reszta na kaloryfery. Monitoruj opory laminarny przepływ sygnalizują niskie ΔT. Użyj skali zaworu do precyzyjnych nastaw.

Wykres pokazuje przykładowy podział przepływów. Dostosuj po pomiarach. Regulacja zapewnia komfort na całej powierzchni.

Testy szczelności podłączenia sprzęgła

Po montażu napełnij układ wodą do 2 bar, zamknij zawory i obserwuj spadek ciśnienia przez godzinę. Brak ubytku potwierdza szczelność. Odpowietrz wszystkie punkty, startując pompy na niskich obrotach.

Uruchom kocioł na próbę, mierząc temperatury na wejściu/wyjściu. Sprawdź równomierne ogrzanie grzejników i podłogówki. Dla CWU testuj cyrkulację osobno.

• Test ciśnienia: 1 godzina na 2 bar.
• Odpowietrzanie: wszystkie zawory otwarte.
• Próba grzewcza: 30 min na max.
• Balans przepływów: manometry.

Kontroluj wibracje i hałasy wskazują na błędy. Poprawki teraz oszczędzą problemy zimą. System gotowy do sezonu.

Pytania i odpowiedzi: Jak podłączyć sprzęgło hydrauliczne

• Jak podłączyć sprzęgło hydrauliczne w instalacji centralnego ogrzewania?

  Sprzęgło hydrauliczne podłączamy w następujący sposób: kocioł łączy się z pompą cyrkulacyjną, a następnie z dolnym wejściem sprzęgła. Wyjścia boczne kierujemy na obiegi grzewcze (grzejniki i podłogówka), a górne wyjście na powrót z obiegów. Zapewnia to hydrauliczne rozdzielenie obiegów kotłowego od grzewczego i CWU. Użyj redukcji przy przyłączach 1½" do rur 1" dla kotła 15 kW.

• Jakie przyłącza i średnice rur są odpowiednie dla sprzęgła hydraulicznego 100 l przy kotle 15 kW?

  Sprzęgło 100 l z przyłączami 1½" jest kompatybilne z instalacją na 130 m² (6 grzejników, 80 m² podłogówki, CWU). Zalecana średnica rur zasilających to max 1". Użyj zaworów regulacyjnych i manometrów do balansu przepływów, aby uniknąć laminarnego przepływu i strat ciśnienia. Zawór 3D z Kvs 12 lub mniejszy jest lepszy niż ATV DN32.

• Jakie elementy dodatkowe są potrzebne do montażu sprzęgła hydraulicznego?

  Potrzebne: pompy cyrkulacyjne (np. Grundfos UPS 25-40 dla obiegów, pompka w CWU), zawór 3D z siłownikiem na podłogówkę (35-45°C), zawór bezpieczeństwa, naczynie wzbiorcze, manometry. Przed montażem sprawdź ciśnienie 1,5-2 bar, odpowietrz instalację i przetestuj szczelność.

• Jakie błędy unikać przy podłączaniu sprzęgła hydraulicznego?

  Unikaj odwrotnego podłączenia obiegów (kocioł zawsze dolne wejście), zbyt dużych zaworów powodujących nadmierne przepływy, braku regulacji ΔT i balansu. Monitoruj temperaturę w podłogówce, używaj teflonu do uszczelnień i narzędzi jak klucze. Montuj przed sezonem z testami równomiernego ogrzania.
