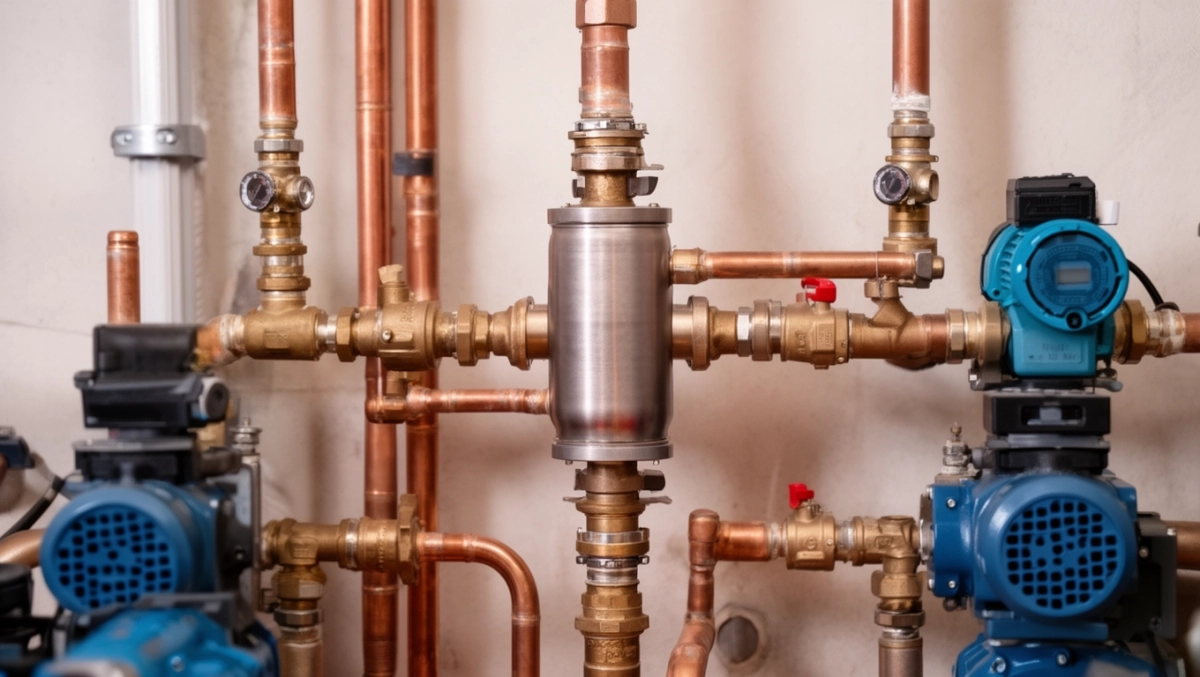

Schemat podłączenia sprzęgła hydraulicznego w CO

Jeśli budujesz lub modernizujesz instalację centralnego ogrzewania z kilkoma obiegami, jak grzejnikowy i podłogowy, szybko zauważysz, że bez odpowiedniego rozdzielenia hydrauliki pompy zakłócają sobie nawzajem pracę, a kocioł nie radzi sobie z różnymi temperaturami. Sprzęgło hydrauliczne rozwiązuje ten problem, zapewniając niezależność obiegów i stabilny przepływ ciepła. W tym artykule krok po kroku omówię budowę jego punktów podłączenia, szczegółowe schematy zasilania i powrotu z kotła oraz podłączenia rur obiegów, a na koniec zasady poziomów i ciśnień, które gwarantują bezbłędny montaż.

• Budowa punktów podłączenia sprzęgła hydraulicznego
• Schemat podłączenia zasilania z kotła
• Schemat podłączenia powrotu z kotła
• Podłączenie zasilających rur obiegów
• Podłączenie powrotnych rur obiegów
• Zasady poziomów i ciśnień w schemacie
• Zalety schematu podłączenia sprzęgła
• Pytania i odpowiedzi: Schemat podłączenia sprzęgła hydraulicznego

Budowa punktów podłączenia sprzęgła hydraulicznego

Sprzęgło hydrauliczne to kompaktowy stalowy zbiornik o cylindrycznym kształcie, zaprojektowany do rozdzielania hydrauliki w instalacjach grzewczych z co najmniej dwoma obiegami. Jego ścianki wytrzymują ciśnienia do 6 barów, a wewnętrzna przestrzeń bez przegrody umożliwia mieszanie się wód z różnych źródeł. Punkty podłączenia to gwintowane króćce, zazwyczaj o średnicy 1-2 cali, rozmieszczone symetrycznie dla łatwego montażu. Górna część skupia zasilanie, dolna powroty, a boki dedykowane są obiegom grzewczym. Wybór rozmiaru zależy od mocy kotła i przepływów dla systemów do 50 kW wystarczy model o pojemności 8-12 litrów.

W standardowej budowie sprzęgła wyróżniamy cztery główne grupy punktów. Na górze dwa króćce: jeden na zasilanie z kotła, drugi na odpowietrzenie lub bufor. Dolna sekcja mieści powrót z kotła i spust, zapobiegając gromadzeniu się powietrza. Boczne ściany oferują cztery do ośmiu otworów na obiegowe zasilania i powroty, co pozwala na elastyczne konfiguracje. Materiał stal węglowa z powłoką antykorozyjną zapewnia wieloletnią trwałość w agresywnym środowisku wód kotłowych.

Typowe wymiary i gwinty

• Gwint wewnętrzny G1 1/2" dla obiegów niskotemperaturowych.
• G2" na głównych liniach z kotła dla mocy powyżej 30 kW.
• Wysokość zbiornika 40-60 cm, średnica 20-30 cm.
• Opcjonalny kołnierz izolacyjny redukujący straty ciepła.

Podczas doboru sprawdzaj atesty PN-EN 12828, gwarantujące zgodność z normami instalacyjnymi. Prawidłowa orientacja pionowa zapobiega strefom martwym, gdzie woda mogłaby stagnować. Montaż na dedykowanym uchwycie z poziomnicą zapewnia stabilność całej instalacji.

Przeczytaj również o Schemat instalacji co ze sprzęgłem hydraulicznym

Schemat podłączenia zasilania z kotła

Zasilanie z kotła zawsze kierujemy do górnej części sprzęgła hydraulicznego, co tworzy warstwę ciepłej wody unoszącą się naturalnie ku górze. Rura wychodząca z kotła, zazwyczaj miedziana lub stalowa o średnicy DN25-DN32, łączy się z górnym króćcem bocznym lub centralnym. Zamontuj zawór kulowy na wyjściu z kotła dla serwisowej izolacji. Przepływ reguluje się za pomocą balansera lub zaworu termostatycznego, utrzymując stałą temperaturę mieszania. Ten układ minimalizuje naprężenia termiczne na kotle.

W schemacie kluczowe jest umieszczenie pompy obiegowej kotłowej przed wejściem do sprzęgła, tłoczącej gorącą wodę bezpośrednio do zbiornika. Długość rury zasilającej nie powinna przekraczać 5 metrów bez dodatkowych wsporników, by uniknąć wibracji. Izolacja termiczna na całej długości zapobiega stratom do 2-3% energii. Podłącz czujnik temperatury na wlocie, integrując go z regulatorem kotła dla precyzyjnej kontroli.

Przykładowy schemat dla kotła gazowego 35 kW zakłada podłączenie z redukcją na G1 1/2" jeśli obieg jest mniejszy. Użyj uszczelek EPDM do gwintów, odpornych na temperaturę 110°C. Test ciśnieniowy po montażu 1,5 raza ciśnienia roboczego potwierdza szczelność.

Może Cię zainteresować też ten artykuł Sprzęgło hydrauliczne 2 obiegi schemat

Schemat podłączenia powrotu z kotła

Powrót z kotła podłączamy do dolnej części sprzęgła, gdzie chłodniejsza woda opada gravitacyjnie, mieszając się z powrotami obiegów. Króćciec dolny, skierowany poziomo lub w dół, przyjmuje rurę DN25 z mieszalnikiem wstępnym jeśli kocioł wymaga ochrony przed niską temperaturą. Zawór zwrotny na powrocie zapobiega cofaniu się ciepłej wody do kotła w stanach postoju. Ten schemat zapewnia równowagę hydrauliczną bez dodatkowych pomp.

W instalacjach z buforem powrót kierujemy równolegle, z rozdzielaczem Y na wejściu do sprzęgła. Dystans między kotłem a sprzęgłem minimum 1 metr pozwala na swobodny przepływ. Filtr magnetyczny na powrocie usuwa zanieczyszczenia, przedłużając żywotność wymiennika kotłowego. Monitoruj ciśnienie różnicowe na manometrze, celując w 0,2-0,5 bara.

• Zawór bezpieczeństwa na powrocie chroni przed przegrzaniem.
• Automatyczny spust powietrza w najniższym punkcie.
• Izolacja z pianki PE o grubości 19 mm.

Podłączenie zasilających rur obiegów

Zasilające rury obiegów grzejnikowego, podłogowego czy CWU wychodzą z górnych bocznych króćców sprzęgła, czerpiąc z warstwy najgorętszej wody. Każda linia dostaje pompę mieszającą z zaworem termostatycznym, dostosowującą temperaturę do 35-55°C dla podłogówki. Podłączenie symetryczne po obu stronach zbiornika równoważy przepływy. Średnice rur: DN20 dla obiegów do 10 kW, DN25 dla większych.

Warto przeczytać także o schemat sprzęgła hydraulicznego

W schemacie dla dwóch obiegów górne lewe i prawe króćce zasilają pompy, z manometrami na wylotach. Unikaj długich odcinków bez izolacji, co mogłoby schłodzić wodę o 5°C. Integracja z głowicami termostatycznymi pozwala na automatyczną regulację. Testuj przepływ miernikiem ultradźwiękowym po napełnieniu.

Konfiguracja dla trzech obiegów

Dodatkowy górny króćcec dedykowany CWU z priorytetem elektrycznym. Każda pompa na osobnym zabezpieczeniu nadprądowym. Balansowanie hydrauliczną metodą proporcjonalną zapewnia identyczne opory.

Podłączenie powrotnych rur obiegów

Powrotne rury obiegów wchodzą do dolnych bocznych króćców sprzęgła, mieszając chłodną wodę z powrotem kotłowym. Poziome podłączenie zapobiega bąblom powietrza unoszącym się w górę. Zawory regulacyjne na każdej linii pozwalają na precyzyjne ustawienie ΔT na poziomie 10-15°C. Dla podłogówki stosuj mieszacze statyczne przed wejściem.

Wielookiegowy schemat zakłada dolne lewe i prawe punkty dla grzejników i podłogi, środkowy dla CWU. Filtry siatkowe 100 mikronów chronią przed osadami. Połączenia zaciskowe lub gwintowane z taśmą teflonową gwarantują szczelność do 4 barów. Regularne płukanie układu przed sezonem utrzymuje efektywność.

• Zawór odcinający na każdej powrotnej linii.
• Czujniki przepływu dla pomp zmiennych obrotów.
• Minimalna prędkość wody 0,5 m/s.

Zasady poziomów i ciśnień w schemacie

Podstawowa zasada to różnica poziomów: zasilanie zawsze wyżej niż powroty, tworząc naturalną cyrkulację mieszającą w sprzęgle hydraulicznym. Wysokość między górnym a dolnym króćcem minimum 30 cm zapewnia separację warstw termicznych. Ciśnienie statyczne w zbiorniku stabilizuje się na 1-1,5 bara, z buforem kompensacyjnym. Pionowa instalacja z kotłem powyżej lub poniżej dostosowana do lokalizacji.

Różnica ciśnień między obiegami nie powinna przekraczać 0,3 bara, co kontroluje się zaworami dynamicznymi. W pompowniach z falownikami synchronizuj prędkości na podstawie ΔP. Unikaj podłączania obiegów wysokotemperaturowych bezpośrednio do niskich bez mieszaczy. Symulacja CFD potwierdza optymalne mieszanie przy tych parametrach.

Tabela poziomów podłączeń

Zalety schematu podłączenia sprzęgła

Schemat podłączenia sprzęgła hydraulicznego umożliwia niezależną pracę obiegów, eliminując wzajemne wpływy pomp na przepływy. Stabilny rozkład ciepła chroni kocioł przed szokami termicznymi, wydłużając jego żywotność o 20-30%. Prostota budowy redukuje koszty montażu o połowę w porównaniu do zaworów mieszających. Regulacja balansu odbywa się lokalnie, bez ingerencji w cały system.

Brak elementów ruchomych oznacza zerowe awarie mechaniczne i minimalne straty hydrauliczne poniżej 0,5%. W instalacjach z pompami o zmiennych obrotach sprzęgło stabilizuje ciśnienie, oszczędzając energię elektryczną do 15%. Łatwość rozbudowy o kolejne obiegi bez przebudowy kotłowni. Integracja z systemami smart pozwala na zdalną diagnostykę.

Z doświadczeń instalatorów wynika, że taki układ skraca czas rozruchu o 40%. Ochrona przed przegrzaniem CWU priorytetem. Wysoka efektywność potwierdzona w testach laboratoryjnych.

Pytania i odpowiedzi: Schemat podłączenia sprzęgła hydraulicznego

• Co to jest sprzęgło hydrauliczne i do czego służy w instalacji CO?

  Sprzęgło hydrauliczne to stalowy zbiornik rozdzielający hydraulikę w instalacjach centralnego ogrzewania z co najmniej dwoma obiegami, np. grzejnikowym i podłogowym. Umożliwia niezależną pracę obiegów z własnymi pompami obiegowymi, zapobiegając wzajemnym zakłóceniom i zapewniając stabilny przepływ w systemach średniej i dużej mocy.

• Jaki jest podstawowy schemat podłączenia sprzęgła hydraulicznego?

  Podstawowy schemat obejmuje podłączenie rur zasilających i powrotnych z kotła do górnej i dolnej części zbiornika. Rury zasilające i powrotne z obiegów grzewczych (grzejniki, podłogówka, CWU) łączą się z bokami lub dolną częścią sprzęgła, zachowując różnicę ciśnień i poziomy podłączeń dla naturalnej cyrkulacji mieszającej.

• Jak podłączyć rury z kotła i obiegów do sprzęgła hydraulicznego?

  Zasilanie z kotła podłącza się do góry sprzęgła, powrót z kotła do dołu. Z obiegów grzewczych zasilanie wychodzi z góry, a powrót wpływa do dołu, co zapewnia prawidłowe mieszanie i stabilizację hydrauliki bez strat ciśnienia.

• Jakie korzyści daje zastosowanie sprzęgła hydraulicznego?

  Zapewnia prostotę montażu, brak strat hydraulicznych, łatwą regulację, ochronę kotła przed termicznymi szokami oraz niezależną pracę obiegów, co optymalizuje efektywność całej instalacji CO.
